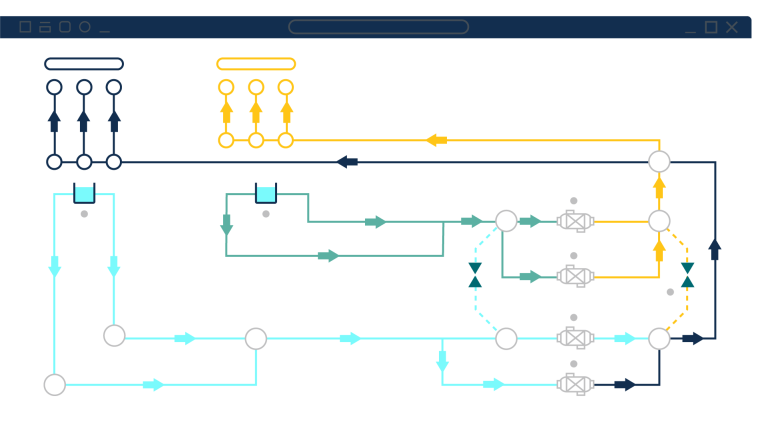

Fathom : simulation des réseaux de tuyauterie au Maroc

La conception des réseaux de tuyauterie exige une grande précision. Une erreur dans le calcul des débits peut affecter toute une installation. Elle peut aussi augmenter les coûts d’exploitation.

C’est dans ce contexte que le logiciel Fathom apporte une réponse adaptée aux ingénieurs. Développé par Datacor, Fathom est un logiciel de simulation des fluides. Il permet d’analyser les pertes de pression et la distribution des débits dans les réseaux de tuyauterie.

La solution s’adresse notamment aux professionnels qui conçoivent, analysent ou exploitent des systèmes hydrauliques. Elle peut être utilisée dans de nombreux secteurs industriels. Son approche permet également de comparer plusieurs configurations avant leur mise en œuvre.

Pour les entreprises industrielles au Maroc, ce type de logiciel peut faciliter les études techniques. Il permet de mieux comprendre le comportement d’un réseau. Il aide aussi à prendre des décisions plus précises lors des phases de conception.

Fathom pour analyser les réseaux de tuyauterie

Fathom permet de calculer les pertes de pression dans les réseaux. Il analyse également la répartition des débits dans les différents circuits.

Le logiciel est conçu pour les systèmes fonctionnant avec des liquides. Il prend également en charge certains systèmes utilisant des gaz à faible vitesse.

Son environnement graphique permet de construire rapidement un réseau de tuyauterie. L’ingénieur peut ensuite visualiser et contrôler son modèle.

Cette approche facilite l’identification des problèmes potentiels. Elle permet notamment d’étudier les différents paramètres d’un système avant sa construction.

Fathom peut ainsi intervenir dans les projets industriels complexes. Il convient notamment aux installations où la maîtrise des flux est essentielle.

Une modélisation graphique pour les ingénieurs

La modélisation constitue l’un des points forts de Fathom. Le logiciel permet de créer des réseaux complexes dans un environnement graphique.

L’utilisateur peut construire son système à partir des différents composants. Il peut ensuite vérifier son comportement hydraulique.

Cette méthode réduit le temps consacré à certaines opérations manuelles. Elle facilite également la lecture des résultats.

Fathom permet aussi d’intégrer des données provenant de différentes sources. Le logiciel prend notamment en charge les fichiers CAESAR II Neutral, PCF et certains fichiers SIG.

Cette capacité peut être intéressante pour les bureaux d’études. Elle facilite la récupération de données issues de projets existants.

Au Maroc, les ingénieurs peuvent ainsi utiliser Fathom dans différents projets industriels. Cela concerne notamment les installations de production, les réseaux d’eau et certains projets énergétiques.

Comparer plusieurs scénarios avec Fathom

Un projet industriel peut évoluer rapidement. Plusieurs configurations peuvent être étudiées avant de choisir la solution finale.

Fathom intègre pour cela un outil appelé Scenario Manager. Il permet de conserver plusieurs cas de conception dans un même fichier.

L’ingénieur peut donc comparer différentes conditions de fonctionnement. Il peut également analyser plusieurs variantes d’un même réseau.

Cette fonction facilite les études « what-if ». Elle permet de mesurer les conséquences d’une modification avant de l’appliquer au système réel.

Par exemple, une équipe peut comparer plusieurs diamètres de tuyauterie. Elle peut aussi analyser différents débits ou conditions de fonctionnement.

Cette méthode permet de prendre des décisions avec davantage de visibilité. Elle peut également contribuer à réduire les risques liés à une mauvaise configuration.

Analyse avancée des pompes

Les pompes jouent un rôle essentiel dans de nombreux réseaux industriels. Leur dimensionnement doit donc être réalisé avec précision.

Fathom permet de modéliser différents types de pompes. La solution prend notamment en charge les pompes centrifuges et les pompes volumétriques.

Le logiciel permet d’étudier les performances des équipements dans différentes conditions. Il peut notamment prendre en compte la variation de vitesse.

L’analyse peut également intégrer le rognage de la roue. Cette fonction permet d’évaluer l’impact d’une modification sur les performances de la pompe.

Fathom prend aussi en compte le NPSH. Cet indicateur est important pour évaluer les conditions de fonctionnement d’une pompe.

L’interaction entre la courbe de la pompe et celle du système peut également être analysée. L’ingénieur dispose ainsi d’une vision plus complète du comportement hydraulique.

Optimiser la consommation énergétique

La consommation d’énergie représente un enjeu important pour les installations industrielles. Le choix des équipements peut avoir un impact direct sur les coûts d’exploitation.

Fathom permet d’évaluer la consommation électrique associée au fonctionnement des systèmes de pompage. Le logiciel prend notamment en compte l’efficacité globale entre la pompe, le moteur et le variateur de fréquence.

Cette approche permet de mieux comparer plusieurs configurations.

Une entreprise peut ainsi rechercher un équilibre entre performance et consommation. Elle peut également étudier différentes solutions avant d’investir dans de nouveaux équipements.

Au Maroc, cette dimension peut être particulièrement importante pour les installations industrielles. La maîtrise des dépenses énergétiques constitue en effet un facteur essentiel dans de nombreux projets.

Gestion des fluides complexes

Tous les réseaux industriels ne transportent pas de l’eau ou des fluides simples. Certains systèmes utilisent des fluides dont le comportement est plus complexe.

Fathom propose plusieurs modèles pour les fluides non newtoniens. Le logiciel peut notamment prendre en compte des modèles Power Law, Bingham Plastic et Herschel-Bulkley.

Cette capacité élargit les possibilités de simulation.

Elle peut être utile dans les industries chimiques. Elle peut aussi répondre aux besoins de certaines applications minières et industrielles.

Les ingénieurs peuvent ainsi étudier le comportement du fluide dans différentes conditions. Ils peuvent également analyser les pertes de charge et les besoins énergétiques associés.

Simulation des boues industrielles

Fathom propose également des fonctions dédiées à la modélisation des systèmes utilisant des boues.

Le logiciel peut prendre en charge des mélanges comportant plusieurs composants. Il permet notamment de simuler des boues non décantantes contenant plusieurs phases solides et liquides.

Cette fonctionnalité peut être importante dans certains secteurs industriels.

L’utilisateur peut étudier l’influence de la concentration des solides. Il peut aussi analyser leur effet sur les performances des pompes.

Le diamètre des conduites peut également être étudié selon les caractéristiques du mélange.

Cette approche aide à mieux dimensionner les installations. Elle permet aussi de limiter les risques liés à une mauvaise estimation des pertes de charge.

Une bibliothèque de fluides et de composants

La création d’un modèle nécessite de disposer de données fiables. Fathom propose donc des bibliothèques intégrées de fluides et de composants.

Ces bases peuvent être personnalisées selon les besoins du projet. Elles permettent de créer plus rapidement un modèle hydraulique.

Le logiciel intègre notamment des données provenant de NIST REFPROP et des tables vapeur ASME.

Un module complémentaire appelé Chempak peut également fournir des données thermophysiques supplémentaires. Datacor indique une base comprenant près de 700 liquides et 600 gaz.

Cette richesse de données peut simplifier le travail des ingénieurs.

Elle permet également de limiter certaines opérations de recherche et de saisie manuelle.

Intégration avec Excel

Les données d’ingénierie sont souvent réparties entre plusieurs outils. Fathom propose donc une intégration avec Microsoft Excel.

Les utilisateurs peuvent importer des données de modèle. Ils peuvent également exporter les résultats vers Excel.

Cette fonction facilite le partage des résultats avec d’autres équipes.

Elle peut aussi simplifier la préparation de rapports techniques. Les ingénieurs peuvent ainsi exploiter les résultats dans leurs outils habituels.

Pour les bureaux d’études au Maroc, cette compatibilité peut représenter un avantage pratique. Excel reste largement utilisé pour les calculs, les tableaux de suivi et les rapports techniques.

Fathom et les normes d’ingénierie

La conformité aux normes est un élément important dans les projets industriels.

Fathom permet de prendre en compte plusieurs standards d’ingénierie. La documentation de Datacor cite notamment API 526, ANSI/HI 9.6.3, API 610 et certaines normes NFPA.

Le logiciel permet également de prendre en compte les effets liés à la viscosité et aux frottements.

Cette approche peut aider les ingénieurs à vérifier leurs choix techniques.

Elle ne remplace toutefois pas l’expertise de l’ingénieur. Les résultats doivent toujours être analysés dans le contexte du projet.

Une solution adaptée à plusieurs secteurs

Fathom ne se limite pas à un seul domaine industriel.

Datacor présente la solution pour différents secteurs. Elle peut notamment être utilisée dans l’aéronautique, les biocarburants et l’industrie chimique.

Elle peut également répondre aux besoins de l’industrie manufacturière. Les centres de données, le secteur minier et l’industrie pétrolière font aussi partie des domaines concernés.

Le logiciel est également présenté pour les secteurs pharmaceutique et agroalimentaire.

Les installations de production d’énergie peuvent aussi exploiter ses capacités.

Le traitement de l’eau et des eaux usées constitue un autre domaine d’application.

Cette diversité rend Fathom intéressant pour les bureaux d’études. Elle concerne aussi les ingénieurs industriels et les entreprises disposant de réseaux complexes.

Applications possibles au Maroc

Le marché industriel marocain regroupe de nombreux secteurs utilisant des réseaux de fluides.

Les industries chimiques peuvent avoir besoin de simuler leurs circuits de production. Les installations de traitement de l’eau nécessitent également des études hydrauliques précises.

Le secteur minier représente une autre application possible. Les réseaux transportant des boues ou des mélanges complexes peuvent bénéficier d’une modélisation avancée.

Les installations industrielles utilisent aussi des systèmes de refroidissement. Les réseaux d’eau de process doivent alors être correctement dimensionnés.

Fathom peut également trouver sa place dans les bureaux d’études marocains. Ces derniers peuvent l’utiliser pour comparer plusieurs solutions techniques.

Le logiciel peut donc accompagner différentes étapes d’un projet. Cela va de la conception initiale à l’analyse d’une installation existante.

Identifier les problèmes avant la construction

La simulation permet de tester virtuellement un système.

Cette approche offre un avantage important. Les problèmes potentiels peuvent être identifiés avant la réalisation physique du réseau.

Une perte de pression trop importante peut être détectée. Une pompe mal dimensionnée peut également être identifiée.

Le diamètre d’une conduite peut aussi être réévalué.

Les ingénieurs peuvent ainsi comparer plusieurs options. Ils disposent ensuite de davantage d’informations pour choisir une configuration adaptée.

Cette démarche peut réduire les modifications coûteuses après installation.

Elle peut également contribuer à améliorer la fiabilité globale du système.

Fathom pour le dépannage des installations

La simulation ne concerne pas uniquement les nouveaux projets.

Fathom peut également être utilisé pour analyser des installations existantes. Les ingénieurs peuvent construire un modèle correspondant au système réel.

Ils peuvent ensuite tester différentes hypothèses.

Cette méthode peut aider à rechercher l’origine d’une baisse de performance. Elle peut également servir à étudier un problème de débit ou de pression.

Datacor présente Fathom comme une solution utilisée pour concevoir et dépanner des systèmes de différentes tailles. Le logiciel est indiqué comme utilisé dans plus de 115 pays.

Cette utilisation internationale montre l’étendue des applications possibles.

Analyse des coûts et optimisation

La performance technique n’est pas le seul critère d’un projet industriel.

Le coût d’investissement doit également être pris en compte. Les coûts d’exploitation peuvent ensuite peser sur la rentabilité du système.

Fathom permet de travailler avec plusieurs catégories de coûts. La documentation cite notamment les matériaux, l’installation, la maintenance et l’exploitation.

Les bases de coûts peuvent être personnalisées selon les projets.

Il est également possible de prendre en compte un taux d’intérêt et un taux d’inflation sur la durée de vie du système.

Cette approche permet de comparer les solutions avec une vision plus large.

L’objectif est donc de rechercher une installation performante. Il s’agit aussi de maîtriser son coût sur le long terme.

Un outil pour les bureaux d’études au Maroc

Les bureaux d’études doivent souvent comparer plusieurs solutions avant de présenter un projet.

Ils doivent aussi produire des résultats compréhensibles. Les rapports doivent permettre aux clients de comprendre les choix techniques.

Fathom facilite cette démarche grâce à ses outils de visualisation. Les résultats peuvent être représentés sous forme de graphiques et de rapports personnalisables.

Les différents scénarios peuvent également rester regroupés dans un même fichier.

Cela simplifie le suivi des variantes.

Pour un bureau d’études au Maroc, cette organisation peut améliorer la préparation des dossiers techniques. Elle peut aussi faciliter les échanges entre ingénieurs et clients.

Une solution pour les projets industriels complexes

Les systèmes modernes peuvent comporter un grand nombre de conduites et de composants.

Fathom permet de travailler sur des modèles importants. Selon Datacor, les identifiants des conduites et des jonctions peuvent aller jusqu’à 9 999. Cela correspond à une limite pratique de 10 000 conduites et 10 000 jonctions.

La taille réelle du modèle dépend toutefois des ressources disponibles sur l’ordinateur.

Cette capacité permet de traiter des réseaux relativement importants.

Elle peut donc répondre aux besoins de projets industriels complexes.

Fathom pour améliorer la qualité des décisions

Une simulation hydraulique fournit davantage d’informations avant une décision technique.

L’ingénieur peut tester plusieurs hypothèses. Il peut ensuite comparer les résultats.

Cette démarche réduit la dépendance aux estimations simplifiées.

Elle permet aussi de mieux comprendre les interactions entre les différents composants.

Le dimensionnement des pompes devient plus précis. Le choix des diamètres peut également être mieux justifié.

De plus, les conséquences énergétiques peuvent être étudiées avant l’installation.

Fathom devient ainsi un outil d’aide à la décision pour les projets de tuyauterie et de réseaux fluidiques.

Fathom, un logiciel de simulation des fluides pour le Maroc

Les besoins en ingénierie industrielle évoluent au Maroc. Les projets deviennent plus complexes. Les exigences en matière de performance et d’efficacité énergétique augmentent également.

Dans ce contexte, les logiciels de simulation jouent un rôle important.

Fathom permet de modéliser les réseaux de tuyauterie. Il analyse les débits et les pertes de pression. Il permet aussi d’étudier les pompes et différents types de fluides.

Ses fonctions de scénarios facilitent la comparaison des configurations. Son intégration avec Excel simplifie également les échanges de données.

La solution couvre par ailleurs plusieurs domaines industriels. Elle peut être utilisée dans la chimie, l’énergie, l’industrie manufacturière, les mines, l’eau, l’agroalimentaire ou encore le secteur pharmaceutique.

Pour les ingénieurs, bureaux d’études et industriels au Maroc, Fathom constitue ainsi un outil spécialisé pour améliorer l’analyse des systèmes hydrauliques. Il permet de passer d’une approche basée sur l’estimation à une démarche fondée sur la simulation et la comparaison des scénarios.
